概述

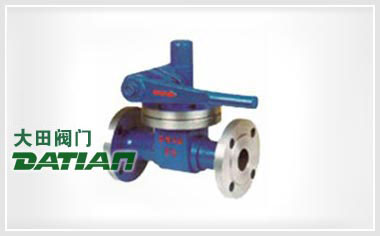

Z44H快速排污閥是由閘閥演變而來的，利用齒輪轉90℃帶動閥桿提升實現開啟和關閉的目的。Z44H排污閥不僅結構簡單、密封性好，而且安裝尺寸小、材料耗用少、重量輕、體積小，特別是驅動力矩小，操作簡便，易實現快速啟閉。

標準規范

結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008

結構特點

1. 閥體與閥蓋采用夾箍式連接，結構緊湊，拆卸方便，便于安裝，支管為焊接連接。
2. 采用壓力自緊式密封結構，密封圈由成型的石棉盤根制成，介質壓力越高、密封性越好。
3. 介質由支管流入向下排污。
4. 閥瓣為活塞式結構，并進行滲硼處理。耐腐蝕，抗沖蝕。使用壽命長。

主要性能規范

型   號	公稱壓力	試驗壓力Ps（MPa）		適用介質	適用介質（℃）
Z/P44 48H-16C	1.6	2.4	1.8	水、蒸汽	≤250
Z/P44 48H-16
Z/P44 48H-25C	2.5	3.8	2.8
Z/P44 48H-25					≤425
Z/P44 48H-40C	4.0	6.0	4.4
Z/P44 48H-40					≤250

主要零件材料

零件名稱	閥體、閥蓋	閥座、閘板	閥  桿	齒輪軸	填  料	墊 片	扳 手
Z/P44 48H-16C Z/P44 48H-25 Z/P44 48H-40	鑄鋼	鉻不銹鋼	鉻不銹鋼	鉻不銹鋼	油浸石墨 石棉盤根	橡膠石 棉板	球墨 鑄鐵

主要尺寸及重量

公稱壓力 PN（MPa）	公稱通徑 DN（mm）										重量
		L	D	D1	D2	D6	b	ZΦd	H	LO
1.6	25	160	115	85	65	-	14	4-Φ14	160	180	10
	32	200	135	100	78	-	16	4-Φ18	180	200	11
	40	230	145	110	85	-	16	4-Φ18	220	220	16
	50	250	160	125	100	-	16	4-Φ18	230	240	20
	65	265	180	145	120	-	18	4-Φ18	250	280	28
	80	280	195	160	135	-	20	8-Φ18	280	350	38
2.5	25	160	115	85	65	-	16	4-Φ14	160	180	10
	32	200	135	100	78	-	18	4-Φ18	180	200	11
	40	200	145	110	85		18	4-Φ18	220	220	16
	50	250	160	125	100	-	20	4-Φ18	230	240	20
	65	265	180	145	120	-	22	8-Φ18	250	280	28
	80	280	195	160	135	-	22	8-Φ18	280	350	38
4.0	25	160	115	85	65	58	16	4-Φ14	160	180	10
	32	180	135	100	78	66	18	4-Φ18	180	200	11
	40	230	145	110	85	76	18	4-Φ18	220	220	16
	50	250	160	125	100	88	20	4-Φ18	230	240	20
	65	265	180	145	125	110	22	8-Φ18	250	280	28
	80	280	195	160	135	121	22	8-Φ18	280	350	38

安裝說明

1. 多通排污閥必須垂直安裝在水平管道上。
2. 將管道清洗干凈后，才可安裝閥門。
3. 逆時針轉動手輪閥桿帶動閥芯逐漸上移，密封面脫開，閥芯上的導流座逐漸移出閥座內孔，形成窄縫間隙，介質通過閥座上的對稱節流孔進入閥座內部，少量介質可通過窄縫流出，逐漸降低系統壓力。
4. 繼續逆時針轉動手輪，閥芯向上運動，導流座上的節流孔移出閥座內腔，較多的介質通過導流座和閥套節流后順利排出。
5. 繼續逆時針轉動手輪，閥芯向上移至全開位置，此時，介質壓力大大降低，大量雜質可直接從閥套節流孔處排出，并在倒置的密封座處形成渦流，不斷清潔密封面，防止雜質粘附在密封面上。
6. 順時針轉動閥門，閥桿帶動閥芯下移，此時排污已結束，系統壓力較低，閥套上的節流孔面積逐漸減小，導向套靠近閥座，并改變介質流向，介質經節流后以一定速度通過閥芯和閥做密封面，逐漸加強對密封面的清潔力度。
7. 繼續轉動手輪，閥芯上的導流座進入閥座內孔，形成窄縫節流，由于排污接近結束，介質中雜質已經較少，導向套和閥座間的窄縫阻止了殘存的微小雜質流入密封面，介質通過窄縫快速流出，徹底清掃密封面，保證密封副接觸時達到零泄漏。
8. 繼續轉動手輪，閥芯和密封座接觸。實現密封。

排污閥原理

排污閥閥體與閥蓋采用夾箍式連接,排污閥結構緊湊,排污閥拆卸方便,排污閥便于安裝,排污閥支管為焊接連接。排污閥采用壓力自緊式密封結構,排污閥密封圈由成型的石棉盤根制成,排污閥介質壓力越高、密封性越好。排污閥介質由支管流入向下排污。排污閥閥瓣為活塞式結構并進行滲硼處理。排污閥耐腐蝕抗沖蝕使用壽命長。
