PZ673氣動對夾式刀形閘閥

電話咨詢

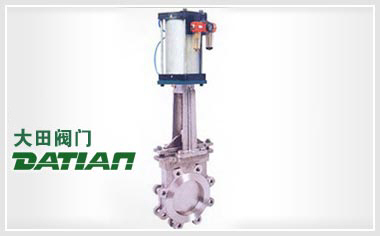

PZ673氣動對夾式刀形閘閥

概述

PZ673氣動對夾式刀形閘閥是較為復雜的自動化控制儀表，由多種氣動元件及閥體組成。此類閘閥多用于要求快速切斷或開啟的聲場合。
雙作用：對閥門開啟和關閉的兩位式控制；
單作用：（彈簧復位）：在電路和氣路切斷或故障時，閥門自動開啟或關閉。

可選附件

  1.  單或雙控電磁閥（有24V、220V等電壓供選擇，必要時可選取防爆電磁閥）。
  2. 接近開關。
  3. 氣源處理三聯件（包括減壓閥、過濾器、油霧器）。
  4. 電/氣動閥門定位器（調節型用）。

PZ673氣動對夾式刀形閘閥結構圖

主要外形及連接尺寸

MPa DN L D1 D2 n-M MPa DN L D1 D2 n-M
0.6 50 43 90 110 4-M12 1.0 50 50 100 125 4-M16
65 46 110 130 4-M12 65 50 120 145 4-M16
80 46 125 150 4-M16 80 50 135 160 4-M16
100 52 145 170 4-M16 100 50 155 180 8-M16
125 56 175 200 8-M16 125 50 185 210 8-M16
150 56 200 225 8-M16 150 60 210 240 8-M20
200 60 255 280 8-M16 200 60 265 295 8-M20
250 68 310 335 12-M16 250 70 320 350 12-M20
300 78 362 395 12-M20 300 80 368 400 12-M20
350 78 412 445 12-M20 350 90 428 460 16-M20
400 102 462 495 16-M20 400 100 482 515 16-M22
450 114 518 550 16-M20 450 120 532 565 20-M22
500 127 568 600 16-M20 500 130 585 620 20-M22
600 154 670 705 20-M22 600 140 685 725 20-M27
700 165 775 810 24-M22 700 165 800 840 24-M27
800 190 880 920 24-M27 800 190 898 950 4-M30
900 203 980 1020 24-M27 900 203 1005 1050 28-M30
1000 216 1080 1120 28-M27 1000 216 1115 1160 28-M30
1200 254 1295 1340 32-M30 1200 254 1325 1380 32-M36
