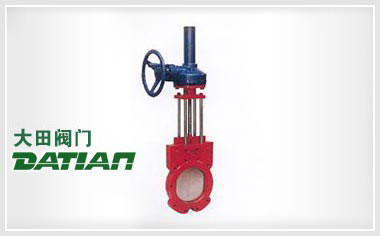

Z573X傘齒輪漿液閥

概述

Z573X傘齒輪漿液閥是在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的基礎上開發出來的一種新型產品。主體采用鑄造，鑄鐵材質。通徑從DN50-DN1200。產品廣泛用于化工，煤炭，食品，污水，造紙，鋼鐵等到領域，是一種理想的密封閥門。鏈輪式漿液閥主要由左，右閥體，U型密封圈，閘板，鋼螺母，閥桿，支架，手輪等件組成，閥門啟閉靠旋轉傘齒輪完成，順時旋轉時，閥門關閉;反之為開放。也可根據客戶需要旋轉安裝其他驅動方式如電動裝置，氣動裝置、電液動裝置。

主要性能規范

公稱壓力PN	密封試驗	殼體試驗	工作溫度	適用介質
0.6MPa	0.66MPa	0.9MPa	-10℃～120℃	泥漿、煤渣、紙漿、糧漿、粒狀物等介質
1.0MPa	1.1MPa	1.5MPa	-10℃～120℃	泥漿、煤渣、紙漿、糧漿、粒狀物等介質

主要外形及連接尺寸

公稱通徑DN	結構長度L		D1	D2	H	L0	D0	n-M
公稱通徑DN	0.6	1.0.	D1	D2	H	L0	D0	n-M
50	48	48	100	125	300	400	250	4-M16
65	48	48	120	145	310	400	250	4-M16
80	50	50	135	160	330	400	250	4-M16
100	50	50	155	180	380	400	250	8-M16
125	50	50	185	210	440	400	250	8-M16
150	60	60	210	240	500	400	250	8-M20
200	60	60	265	295	580	400	250	8-M20
250	70	70	320	350	670	420	300	12-M20
300	70	80	368	400	820	420	300	12-M20
350	80	90	428	460	900	420	300	16-M20
400	90	120	482	515	1020	420	300	16-M22
450	90	120	532	565	1150	420	300	20-M22
500	90	130	585	620	1250	420	300	20-M22
600	140	140	685	725	1500	420	300	20-M27
700	140	140	800	840	1750	420	300	24-M27
800	190	190	905	950	2000	420	300	24-M30
900	203	203	1005	1050	2300	420	300	28-M30
1000	216	216	1115	1160	2500	420	300	28-M30
1200	254	254	1325	1380	2800	420	300	32-M36
