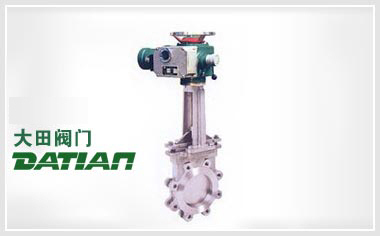

PZ973電動對夾式刀型閘閥

概述

PZ973電動對夾式刀形閘閥，適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥。

PZ973電動對夾式刀形閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸，公稱尺寸 DN50~DN800，可在工作壓力 0.6MPa~1.6MPa，使用溫度 ≤100℃ 情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。

產品特點

超短結構長度，節省材料，可使管路系統整體重量大大減輕。
占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏。
上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。

PZ973電動對夾式刀形閘閥概述

主要外形及連接尺寸

公稱壓力	DN	L	D1	D2	H	A	B	C	D	N-Φ	電裝型號
0.6 MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
	600	114	670	705	2100	240	235	437	277	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	24-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M27	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	2400	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	277	16-M22	DZ45
	450	89	532	565	1600	240	235	437	277	20-M22	DZ45
	500	114	585	620	1800	240	235	437	277	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	238	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258
