隔膜閥特點
隔膜閥具有結構簡單、密封性能好，便于維修，流體阻力小；并且 不需要填料箱
隔膜閥選用標準
- 一般應用在 DN≤200mm以下的管路上；
- 適用于 T≤180℃、≤1.0Mpa 的介質；
- 一般多用于腐蝕性介質（酸性介質等）；
- 選用隔膜閥要按照隔膜閥的壓力-溫度等級；
- 研磨顆粒性介質選擇堰式隔膜閥，選用堰式隔膜閥要按照它的流量特性表；
- 粘性流體、水泥漿以及沉淀性介質選擇直通式隔膜閥；
- 除了特定品種外，隔膜閥不宜用于真空管路和真空設備上；
- 食品工業和醫藥衛生工業生產的設備上和管路上宜選用隔膜閥；
- 用于油品、水、酸性介質和含懸浮物的介質，不適用于有機溶劑和強氧化性介質；
- 各種腐蝕性介質管路上，在 DN≤200mm 以下的管路上、 工作溫度≤180℃、Pn≤1.6Mpa 推薦使用的襯里材料和隔膜材料如附表（9-1、9-2）；
隔膜閥安裝維護
- 隔膜閥安裝前應仔細核對管路的運行條件是否與本閥規定的使用范圍相符，并應清洗內腔，以防止污物卡阻或損傷密封部件。
- 橡膠襯里層和橡膠隔膜表面切勿涂刷油脂類物品，以防橡膠溶脹，影響隔膜閥使用壽命。
- 手輪或傳動機構，不允許作起吊用，并嚴禁碰撞。
- 手動操作隔膜閥時，不得借助于輔助杠桿，以防扭力過大而損傷驅動部件或密封部位。
- 隔膜閥應存放在干燥通風的室內，嚴禁堆放，庫存隔膜閥的兩端通道必須封口，且啟閉件應處于微開啟狀態。
| 可能產生的故障 | 原因 | 消除方法 |
|---|---|---|
| 手輪操作不靈活 |
|
|

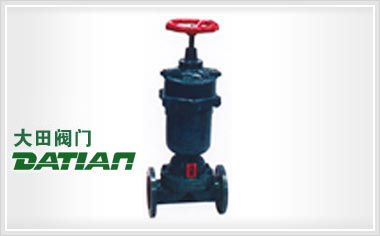

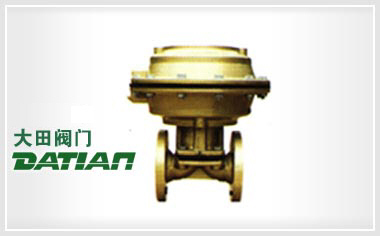

| 氣動隔膜閥不能自動啟閉 |
|
|
| 閥體與閥蓋連接處滲漏 |
|
|
隔膜閥結構分類

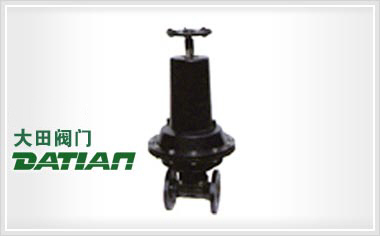

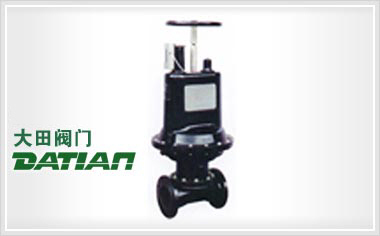

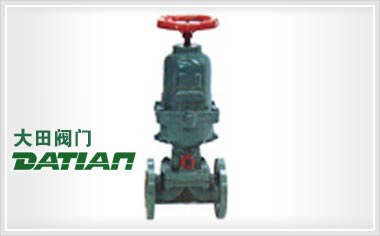

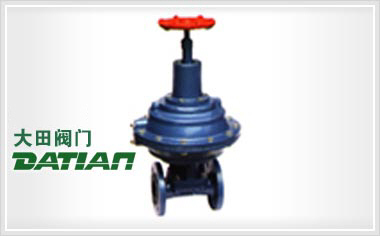

隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。
 |
 |
 |

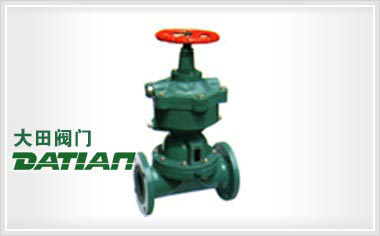

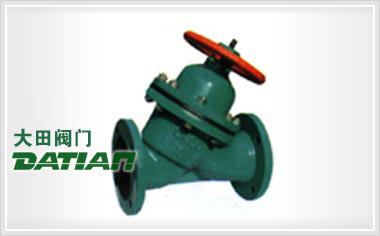

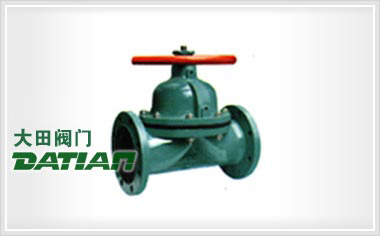

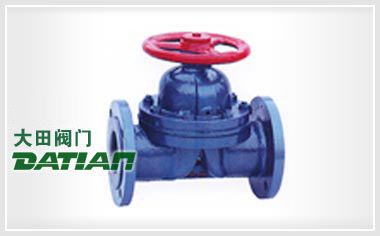

| 直角式隔膜泵 | 屋脊式隔膜泵 | 直通式隔膜泵 |
