Z973X電動漿液閥

概述

Z973X電動漿液閥在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的先進特點。不斷提高產品的科技含量，從一些技術細節著手，完善了電動漿液閘閥的綜合性能。電動漿液閘閥具有剛性好，流阻系數小、設計合理、結構緊湊，通道流暢等優點，密封可靠、操作輕便靈活。電動漿液閘閥廣泛用于化工，煤炭，制糖，污水，造紙等到領域，是一種理想的密封閥門。電動漿液閘閥適合于造紙行業在管道上作調節和節流使用。

特點

采用對夾式結構，體積小，重量輕。
完全敞開的通道，可以防止介質在閥內沉積。
新研制的U型封存圈，可發保證閥門的良好密封性。
閘板的外密封性，則是通過嵌在閥體內只有彈性的密封條來實現，并可借助f螺釘，壓板進行調整。
流阻小。
安裝裝維修方便。

結構示意圖

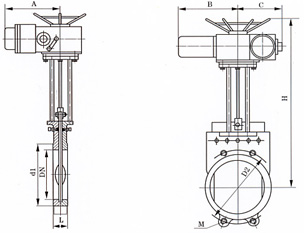

Z973X電動漿液閥結構示意圖

主要性能規范

公稱壓力PN	密封試驗	殼體試驗	工作溫度	適用介質
0.6MPa	0.66MPa	0.9MPa	-10℃～120℃	泥漿、煤渣、紙漿、糧漿、粒狀物、糊劑等介質
1.0MPa	1.5MPa	1.5MPa	-10℃～120℃	泥漿、煤渣、紙漿、糧漿、粒狀物、糊劑等介質

主要外形及連接尺寸

DN	L		D2	D1	H	L0	L1	L2
DN	0.6	1.0	D2	D1	H	L0	L1	L2
50	48	48	125	100	600
65	48	48	145	120	670
80	50	50	160	135	680
100	50	50	180	155	700
125	50	50	210	185	720
150	60	60	240	210	790
200	60	60	295	265	850
250	70	70	350	320	1100
300	70	80	400	368	1180
350	80	90	460	428	1280
400	80	120	515	482	1460
450	90	120	565	532	1600
500	90	130	620	585	1800
600	140	140	725	685	2100
700	140	140	840	800	2300
800	190	190	950	905	2500
900	203	203	1050	1005	2700
1000	216	216	1160	1115	2900
1200	254	254	1380	1325	3400
