概述

PZ273電液動刀型閘閥又稱電液動刀閥、電液動插板閥、電液動薄型閘閥、電液動閘板閥，電控液動刀型閘閥主要由閥體、閥板、絲桿、驅動螺母、支架、壓條、電液動執行器、填料組成，PZ273型電液動刀型閘閥具有體積小，重量輕，PZ273型電液動刀型閘閥屬對夾式、平行單閘板結構、單向流通性質，流通阻力小、可切斷各種漿類、灰渣、污水、水渣混合物、纖維等介質，泛應用于電力，市政、礦山、冶金、化工、煤炭、水利等行業，是一種應用性強的新型更新替代閥門產品。

型號代表

閥門類型代號：“PZ”表示刀型閘閥;
驅動形式代號：“2”表示電液動;
連接形式代號：“7”表示對夾式;
結構形式代號：“3”表示單閘板;
密封面材料代號：“Y”表示堆焊合金;

具體型號有

PZ273Y-6，PZ273Y-10，PZ273Y-16; (閥體：鑄鐵)
PZ273Y-6C，PZ273Y-10C，PZ273Y-16C; (閥體：鑄鋼)
PZ273Y-6P，PZ273Y-10P，PZ273Y-16P; (閥體：不銹鋼304/304L)

主要用途

該產品通過電液聯動裝置往復推位來控制閥門的開啟和關閉，如配置傳感器或數字顯示裝置，可進行遠距離，高空的危險地區集中或程序控制，廣泛適用于食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上，接通或截?cái)喙苈分械睦w維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果汁、谷物等介質。

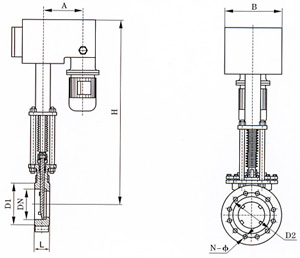

結構示意圖

主要外形及連接尺寸

MPa	DN	L	D1	D2	H	A	B	N-M
0.6	50	43	90	110	650	160	140	4-M12
	65	46	110	130	670	160	140	4-M12
	80	46	125	150	685	160	140	4-M16
	100	52	145	170	755	200	160	4-M16
	125	56	175	200	790	200	160	8-M16
	150	56	200	225	865	200	160	8-M16
	200	60	255	280	940	220	180	8-M16
	250	68	310	335	1030	220	180	12-M16
	300	78	362	395	1180	220	180	12-M20
	350	78	412	445	1285	220	180	12-M20
	400	102	462	495	1390	240	220	16-M20
	450	114	518	550	1500	240	220	16-M20
	500	127	568	600	1600	240	220	16-M20
1.0	50	43	100	125	650	160	140	4-M16
	65	46	120	145	670	160	140	4-M16
	80	46	135	160	685	160	140	4-M16
	100	52	155	180	755	200	160	8-M16
	125	56	185	210	790	200	160	8-M16
	150	56	210	240	865	200	160	8-M20
	200	60	265	295	940	220	180	8-M20
	250	68	320	350	1030	220	180	12-M20
	300	78	368	400	1180	220	180	12-M20
	350	78	428	460	1285	220	180	16-M20
	400	102	482	515	1390	240	220	16-M20
	450	114	532	565	1500	240	220	20-M22
	500	127	585	620	1600	240	220	20-M22
