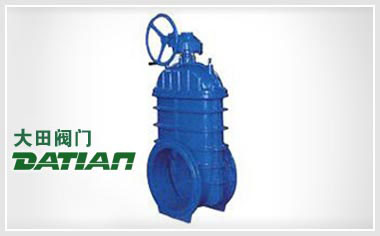

Z545傘齒輪彈性座封閘閥

概述

Z545傘齒輪彈性座封閘閥采用優質的球墨鑄鐵或碳鋼鑄造而成，除具有彈性座封閘閥的優點之外,還具有強度高、重量輕，幾何尺寸精確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用尸的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能完善，安全可靠，使用壽命長。可立式或臥式安裝，廣泛應用于給排水系統、污水處理系統、市政建設及礦山、冶金、電廠等行業。

主要技術參數

公稱壓力：10～25MPa
工作溫度：0～80"C
法蘭標準：GB/Tl7241.6GB9113
公稱通徑：500～1200mm
適用介質：水、油、氣等
試驗標準：GBl3927APl598

結構示意圖

Z545傘齒輪彈性座封閘閥結構示意圖

主要零邵件材料

名稱	材質
閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘板	球墨鑄鐵外覆三元乙丙或丁腈橡膠臟
內六角螺栓	碳化處理
密封圈	三元乙丙或丁腈橡膠
閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿	不銹鋼
“O”形密封圈	丁腈橡膠
止推軸承	錫青銅
螺栓	碳鋼、合金鋼
壓蓋	球墨鑄鐵、鑄鋼
防塵罩	丁腈橡膠
手輪	可鍛鑄鐵

主要外形連接尺寸單位mm

DN	500	600	700	800	900	1000	1200
L	457	508	660	720	780	840	960
H（手輪）	1480	1665	2200	2800	2800	300	3000
H（傘齒輪）	1650	1900	2350	2950	2950	3150	3150
H（電動）	電動裝置可由用戶指定
