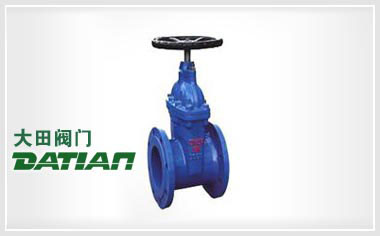

Z45暗桿彈性座封閘閥

概述

Z45暗桿彈性座封閘閥除具有彈性座封閘閥的優點之外,，利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。>

主要技術參數

公稱壓力：1 0～2 5MPa
公稱通徑：50～400mm
工作溫度：0～80℃
適用介質：水、油、氣等
法蘭標準：GB／Tl7241.6 GB9113
試驗標準：GBl3927 APl598

結構示意圖

Z45暗桿彈性座封閘閥結構示意圖

主要零部件材料

序號	名稱	材質
1	閥體	灰鑄鐵、球墨鑄、鐵鑄鋼
2	閘板	球墨鑄鐵外三元乙丙或丁腈橡膠
3	內六角螺栓	碳化處理
4	密封圈	丁腈橡膠
5	閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
6	閥桿	不銹鋼
7	“0”形密封圈	丁臘橡膠
8	止推軸承	錫青銅
9	螺栓	不銹鋼
10	壓蓋	球墨鑄鐵、鑄鋼
11	防塵罩	丁腈橡膠
12	手輪(傳動帽)	鑄鐵

主要外形連接尺寸單位mm

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
Ha	313	332	372	424	497	562	680	837	948	1010	1220	1280	1480	1665
He	355	375	415	476	540	600	720	875	990	1050	1245	1310	1560	1750
