四通球閥

概述

四通換向球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，能使相對的兩個通道實現兩兩互通。

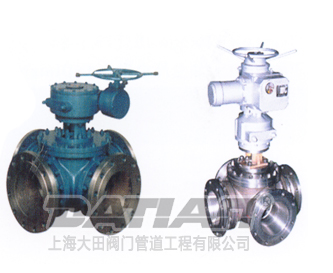

四通球閥系列可配置多種驅動裝置

應用范圍

四通球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。

主要性能規范

公稱壓力 PN(MPa)		試驗壓力
公稱壓力 PN(MPa)		殼體 shell	高壓液密封	低壓氣密封
1.6		2.4	1.76	0.6
2.5		3.75	2.75
4.0		6.0	4.4
CLASS150		3.0	2.2
適用工況	適用介質		水、油品、氣等非腐蝕介質和酸堿腐蝕介質
適用工況	適用溫度		-28～350℃
應用規范	連接法蘭		JB79-59、GB9113、HG20592-97、ANSI B16.5
應用規范	檢驗試驗		GB9/T9092-99、API598

其余制造規范均按本廠標準

主要零件材質

零件名稱	材質
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	PTFE、對位聚苯	PTFE、對位聚苯
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
雙頭螺柱	35CrMoA	A193-B7

法蘭連接四通球閥

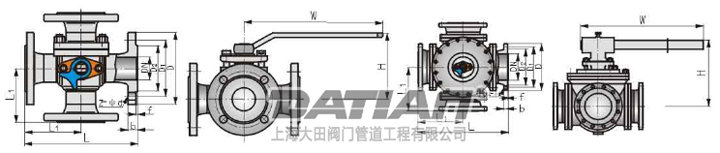

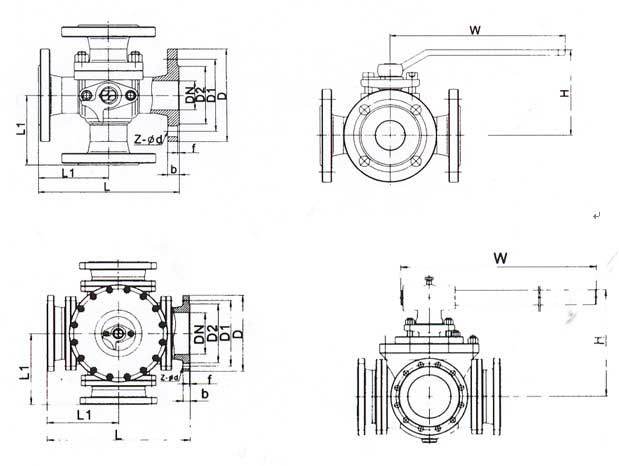

法蘭連接四通球閥結構圖

主要外型與連接尺寸表

公稱壓力或壓力級	主要尺寸	公稱通徑DN(mm/in)
公稱壓力或壓力級	主要尺寸	15/1/2〞	20/3/4〞	25/1〞	32/11/4〞	40/11/2〞	50/2〞	65/21/2〞	80/3〞	100/4〞	125/5〞	1520/6〞	200/8〞
PN1.6 MPa	L	150	150	180	200	220	240	260	280	320	380	440	550
PN2.5 MPa	L1	75	75	90	100	110	120	130	140	160	190	220	275
PN4.0 MPa	H	90	90	102	115	135	140	155	185	210	275	305	335
CLASS 150	W	140	140	155	250	250	350	350	420	700	1000	1300	1800
