氣動保溫球閥

概述

大田閥門生產銷售的BQ673/674F（PPL、M）-16氣動保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

技術規范

設計標準：ASME B 16.34 GB/T12224
結構長度：ASME B 16.10 GB/T12221
連接法蘭：ASME B 16.5、JB/T 79
驅動方式：手動、電動、氣動
試驗和檢驗：JB/T9092 API 598
適用介質：重油、膠類等易凝固介質

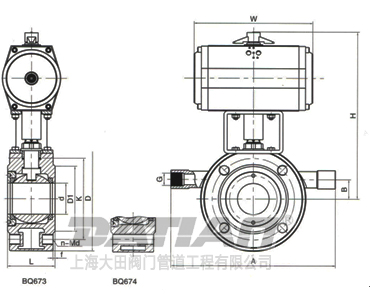

主要外形和連接尺寸單位Unit:（mm）

通徑DN		d	G	A	B	L	D	K	D1	n-Md		f	H	W
mm	in	d	G	A	B	L	D	K	D1	BQ73	BQ74	f	H	W
15	1/2″	14	G1/2″	150	15	35	90	65	46	4-12	4-14	2	170	140
20	3/4″	19	G1/2″	160	20	38	100	75	56	4-12	4-14	2	175	140
25	1″	25	G1/2″	190	20	42	110	85	65	4-12	4-14	2	180	140
32	1 1/4″	29	G1/2″	210	25	50	135	100	76	4-16	4-14	2	215	164
40	1 1/2″	38	G1/2″	230	30	60	145	110	84	4-16	4-18	2	225	164
50	2″	48	G1/2″	250	30	70	160	125	99	4-16	4-18	3	248	190
65	2 1/2″	64	G1/2″	270	45	95	180	145	118	4-16		3	258	210
80	3″	76	G1/2″	300	50	118	195	160	132	8-16		3	300	247
100	4″	95	G1″	340	70	140	215	180	156	8-16		3	315	276
