概述

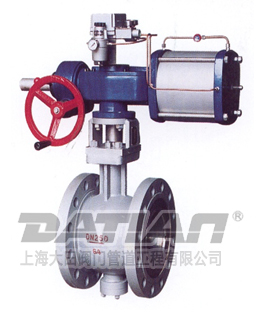

大田閥門生產銷售的API氣動V型調節球閥是一種直角回轉結構的高級控制閥，它與閥門定位器配套使用，可實現比例調節；與二位五通電磁閥及控制箱配套使用，可實現開關控制。氣動V型球閥閥芯設計成帶有特殊形狀的V型缺口，具有精確的截流物性和控制功能，適用于各種控制場合，結構緊湊，體積小，可緊臥安裝等優點。氣動V型調節球閥適用于氣體、液體、固態顆粒狀介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此氣動V型球閥本產品可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。

應用規范

設計制造按API 608
結構長度按ASME B16.10
壓力試驗按ISO5208

性能規范

公稱壓力 PN(MPa)	試驗壓力（MPa）		適用介質	適用溫度
	殼體實驗	密試驗
1.6	2.4	1.76	水、由、氣及高粘度、含纖維、固體顆粒 等介質	-28～550℃
2.5	3.75	2.75
4.0	6.0	4.4
應用規范	連接法蘭	JB79-59 GB9113 HG20592-97 AMSI B16.5
	檢驗試驗	JB/T9092-99 API 598

主要連接尺寸

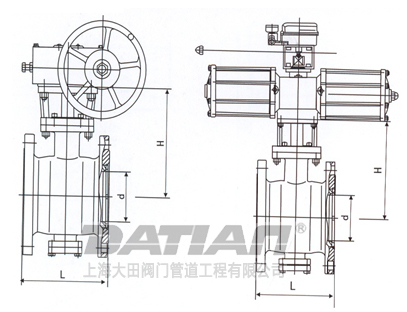

API氣動V型調節球閥	API氣動V型調節球閥外形尺寸圖

口徑	外形尺寸			重量
	d	L	H
2〞	40	178	130	16
3〞	60	203	140	25
4〞	85	229	150	33
6〞	128	265	200	110
8〞	150	292	220	145
10〞	212	330	250	190
12〞	255	356	285	2500

口徑	外形尺寸			重量
	d	L	H
2〞	40	216	110	23
3〞	60	203	130	35
4〞	85	305	160	67
6〞	128	403	200	145
8〞	150	419	220	180
10〞	212	457	250	309
12〞	255	502	258	374

口徑	外形尺寸			重量
	d	L	H
2〞	40	216	120	33
3〞	60	254	135	56
4〞	85	305	155	87
6〞	128	457	210	165
8〞	150	584	225	215
10〞	212	711	265	330
12〞	255	813	290	405

特點

1. 氣動V型球閥由氣動V型球閥體與氣動執行機構及其它附件組成。是一種直角回轉結構的高級控制閥。V型球閥長期不需修理，使用壽命長，為您提供了真正的高效率進行控制工藝狀況的一種閥門。
2. 具有出色的調節特性：氣動V型球閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此氣動V型球閥可以在廣幅的變化范圍內提供精確的控制。
3. 上限流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的上限值特別高，通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
4. 氣動V型球閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
5. 可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
6. 金屬閥座的優越密封性：氣動V型球閥采用可動金屬閥座，具有的助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量10額定流量系數。
7. 超強的剪切能力：氣動V型球閥采有金屬硬密封結構，氣動V型球閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
8. 氣動V型球閥結構緊湊，小巧輕盈，安裝方便，維護簡便。
9. 氣動執行器采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用進口鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
