1000wog三通不銹鋼球閥

概述

1000wog三通不銹鋼球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。

應用規范

公稱壓力：2.5MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G·NPT.BSPT.BSP.DIN259/2999

主要零件材料

序號NO	零件名稱Part Name	材質Material
1	閥體Body	不銹鋼CF8M/CF8
2	閥蓋Cap	不銹鋼CF8M/CF8
3	球Ball	不銹鋼CF8M/CF8
4	球墊Ball Seat	聚四氟乙烯PTFE
5	閥桿Stem	不銹鋼CF8M/CF8
6	填料Stem packing	聚四氟乙烯PTFE
7	中口Packing	聚四氟乙烯PTFE
8	大薄片Gasket	聚四氟乙烯PTFE
9	壓蓋螺母Stem Nut	不銹鋼CF8M/CF8
10	手柄Handle	不銹鋼CF8M/CF8
11	流向指示牌Flow Inoicator	ALUMINUM
12	華司Handle Washer	不銹鋼CF8
13	螺帽Handle Nut	不銹鋼CF8
14	鎖定裝置Locking Device	不銹鋼CF8
15	皮套Handle SLEEVE	塑料Plastic
16	盲蓋BLIND	不銹鋼CF8M/CF8

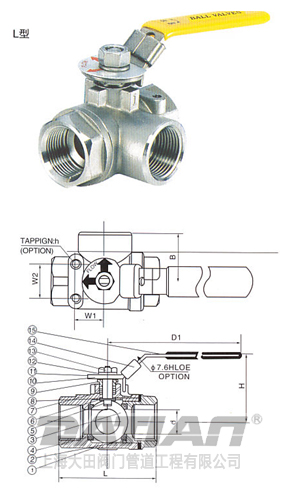

L型主要尺寸單位mm

SIZE	d	L	H	D1	B	W1	W2	h	重量WT （g）
1/2″	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4″	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1″	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
11/4″	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
11/2″	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2″	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450

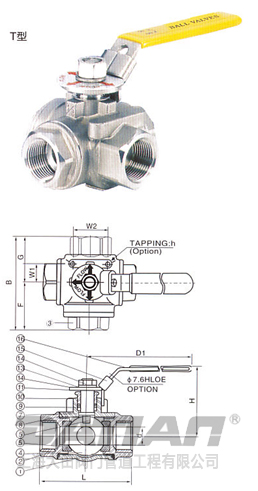

主要尺寸單位mm

SIZE	d	L	H	D1	B	F	G	W1	W2	h	重量WT（g）
1/2″	12.7	75	59	126	71.0	335	375	22.4	35.0	10-24UNC	550
3/4″	16	85	64	126	81.5	390	425	22.4	35.0	10-24UNC	725
1″	20	100	80	145	102.0	505	515	22.4	35.0	10-24UNC	1000
11/4″	25	115	90	145	108.5	510	575	25.4	38.1	10-24UNC	2000
11/2″	32	125	96	204	121.0	580	630	25.4	38.1	1/4-20UNC	3000
2″	38.1	148	106	204	138.5	655	730	25.4	38.1	1/4-20UNC	4650
