鐘形浮子式疏水閥

電話咨詢
鐘形浮子式疏水閥

特點及性能

ER105F EF120,ER116 ER110(CS45H)鐘形浮子疏水閥

型號：ER105F EF120,ER116 ER110(CS45H)

  1. 對凝結水的發生量適應性強．既可間歇排放，又可連續排放。
  2. 內部裝有大排量的雙閥座差壓機械和SCCV關閉系統，體積小而排量大。
  3. 內部零件全部采用不銹鋼制造，并且安裝在閥蓋上，維修保養極為方便。
  4. 背壓率高90％
  5. 汽水分離可靠：(水汽經U型通道從閥下部進入)，閥內始終處于水封狀 態，有效阻止蒸汽泄漏。
  6. 敝口形的浮子抗水擊．吊桶上設有溢出排氣孔，可有效防止蒸汽汽鎖， 空氣氣堵現象。（非凝結性的高溫空氣也可排除）
  7. 與杠桿機械結合可制成高壓閥。

雙閥座差壓機械和SCCV關閉方式

SCCV關閉方式和雙閥座差壓機械安裝在同 單元內壽命長久．當凝結水量增大時，吊桶失去浮力使得機械反向密封而產生壓差．主閥開啟而獲得大排量，使用汽設備迅速啟動，較大限度地發揮出疏水閥的熱效率。

鐘形浮子式疏水閥產品圖片
鐘形浮子式疏水閥結構圖
鐘形浮子式疏水閥排量圖

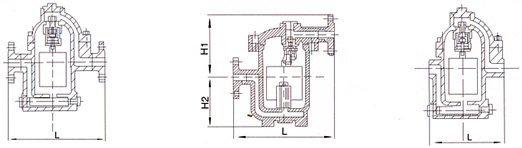

主要外型及連接尺寸

產品型號 公稱通徑
DN		 連接方式   使用壓力范圍
(Mpa)		 較高允許溫度℃ 閥體材質 主要零件材質 外形尺寸
L H1 H2 W
ERl05
(CSl5H-3.7)		 20-40 內螺紋
ZG1/2“-1”		 0.01-0.3-0.7 220 WCB SUS
(3C rl 3)		 200 160 135 -
ERl05F
(CS45H-3.7)		 15-25
32-50		 法蘭 0.01-0.3-0.7 220 WCB SUS
(3C rl 3)		 270 160 135 -
ERll01
(C45H-5.12)		 15-25
32-50		 法蘭 0.01-0.5-1.2 220 WCB SUS
(3C rl3)		 310 160
165		 131
167		 -
ERll6
(CS45H-7.16)		 15-25
32-50		 法蘭 0.01-0.7-1.6 220 WCB SUS
(3C rl3)		 310 160
165		 131
167		 -
ERl20
(CS45H-8.16)		 40-65 法蘭 0.01-0.8-1.6 220 WCB SUS
(3C rl 3)		 420 175 214 -
ER25
(CS45H-25-40-64)		 15-50 法蘭 0.05-2.5-4.5-6.5 425 WCB SUS
(3C rl 3)		 380 210 180 345
ER25W
(CS65H-25-40-64)		 15-50 承插焊 0.05-2.5-4.5-6.5 425 WCB SUS
f3C r_31		 380 210 180 345
