概述

QB2雙口排氣閥適用于溫度不超過100℃的水，熱水管道上使管道內的空氣全部排出。

用途

QB2雙口排氣閥適用于介質為水的管道上，作為排除管道內氣體的設備，以提高輸水設備的效率和保護管道不致變形、破裂，是管道必備之設備。

產品特點

1. 能夠排除管道中的氣體，減少阻力，節約能源；
2. 當管道負壓時本產品能自動吸入空氣防止管道破裂；
3. 浮球為不銹鋼，使用壽命長，安全可靠。

連接尺寸

公稱通徑	主要尺寸
	D	H	H1	L	適用介質
40	145	355	215	370	水
50	160	355	215	370	水
75	195	360	225	430	水
100	215	360	225	430	水
150	280	380	230	510	水
200	335	430	320	680	水
300	390	540	360	825	水

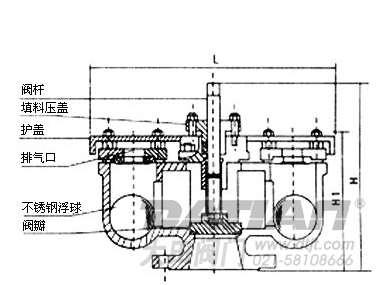

QB2雙口排氣閥	QB2雙口排氣閥結構圖

技術參數

• 使用介質：清水
• 介質溫度：常溫
• 殼體強度、試驗壓力：1.5Mpa
• 浮球密封試驗壓力：0.05～1.1Mpa
• 閥體材料：灰鑄鐵HT200
• 浮球材料：不銹鋼
• 法蘭連接標準：GB/T12741.6-98
• 試驗標準：Q/YFC01-2003

操作原理

當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水，浮球被浮起，傳動塞頭至關閉位置，停止大量排氣，當管內水正常輸送時，如有小量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出，當抽水機停止，管內水流空時或遇管內產生負壓時，此時塞頭迅速開啟，吸入空氣，確保管線完全。
