概述

GHF-1型防火呼吸閥是裝于油罐頂部，起減少罐內油品的蒸發損耗與控制罐內壓力及防火安全作用。

操作壓力

正壓：+180mm水柱 負壓：-30mm水柱

安裝方法

將油罐頂呼吸閥
①、(如圖示，下同)取下，然后將擋板
②、折疊從接合管
③、送入罐
④、內展平，而后將固定板盤置于接合管法蘭的中心位置，把靜電接地線
⑤、墊圈壓在呼吸閥連接螺栓下方，然后將呼吸閥重新安裝好即可。

1. 呼吸閥擋板吊裝于呼吸閥與油罐的接合管下方，以 減少大呼吸過程中油氣外溢的損失。
2. 訂貨時請指明名稱、規格、圖號。罐頂接合管實際 高度n.

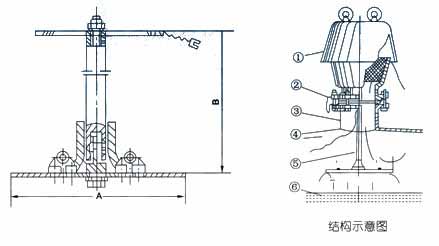

結構示意圖

主要外形與法蘭連接尺寸

規格（DN）	圖號	重量（㎏/臺）	安裝尺寸（毫米）
			A	B
80	Fcl-80-00	≈2	Φ198	n+常數
100	Fcl-100-00	≈3	Φ228	n+常數
150	Fcl-150-00	≈5	Φ318	n+常數
200	Fcl-200-00	≈8	Φ438	n+常數
250	Fcl-250-00	≈11	Φ546	n+常數
