用途：

G45J直流式襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6

適用范圍

當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼手輪：鑄鐵

測試

襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

結構特點

隔膜閥是一種特殊形式的截止閥；

1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失?。?/li>
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

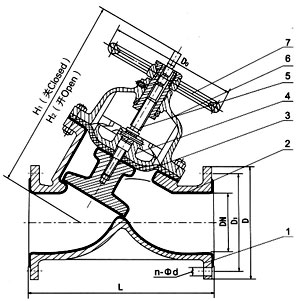

部件列表： 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、閥桿 6、閥蓋 7、手輪 設計與制造：GB122239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78

主要尺寸及重量

DN mm	公稱壓力 MPa	工作壓力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	質量
25	0.6	0.6	145	115	85	4-14	2	178	190	120
32			160	140	100	4-18	2	196	217	140
40			180	150	110	4-18	3	196	217	140	14
50			210	165	125	4-18	3	219	240	200	20
65			250	185	145	4-18	3	264	272	200	29
80			300	200	160	4-18	3	285	315	280	42
100			350	220	180	8-18	3	352	383	320	61
125			400	250	210	8-18	3	470	515	320	79．5
150		0．4	460	285	240	8-22	3	508	554	400	150
200			570	340	295	8-22	4	602	660	500	236．5
250			680	395	350	12-22	4	708	786	500
300			790	445	400	12-22	4
