概述

氧氣過濾器是輸送介質管道上不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。

氧氣過濾器是專為制氧管網設計的一種特殊過濾器，過濾器同分流錐、過濾網管組成，水流推力主要起到氣體分流，因而避免過濾網受正面引起的破裂。

使用范圍

氧氣過濾器適用于易燃、易爆、含塵氣體的管道過濾。當含固態雜質的氣體通過管道時，有可能產生劇烈摩擦而被引燃，其后果不堪設想;含塵氣體往往收起終端用氣設備的堵塞。手搖刷式過濾器具有確保設備安全進行，正常供氣的作用，因而已被冶金、化工、機械加工等等行業廣泛選用。氧氣過濾器廣泛用于工業生產部門中氣體過濾，如：空氣、氮?dú)狻⒀鯕獾葰怏w的過濾，保證后續設備的安全使用。

結構特性

YTG型為直通式，適用于直通管道，YTG-A型為角接式，尤其適用于管道拐彎處，它們都具有過濾面積大，阻損小的特點。

特點

本過濾器的濾筒(內管)和外筒與管道在統一直線，因而所流能較平緩地進入濾筒內，基本上無紊流產生，壓損小于0.02Mpa。
根據工藝要求可選用不同的過濾精度，一般以60~100目為宜。
本產品在出廠時嚴格按脫脂工藝清洗除油除銹，用戶可直接將其與管道安裝后投運。

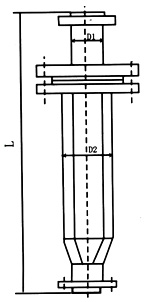

主要尺寸

公稱通徑 DN	D	D2	結構長度L
			1.6	1.6—4.0
40	45	89	450	460
50	57	108	510	500
65	73	133	600	600
80	89	219	620	640
100	108	219	720	770
125	133	273	820	900
150	159	325	920	1000
200	219	426	1200	1250
250	273	529	1650	1600
300	325	630	1700	1900
350	377	720	1800	2200
400	426	820	2100	2400
