數字鎖定平衡閥 概述

SP45、SPl5數字鎖定平衡閥是一種平衡閥，適用于各種液體管路系統，是一種較為理想的新型節能閥門。該閥設有刻度的數字顯示，可直觀調到任一位置，并可鎖定。 該閥主要應用于工業和民用建筑采暖管路系統。目前在一些管網系統中存在著水力失調問題，平衡閥提供了解決這一問題的手段．用它可以準確的調節壓降和流量．用以改善管網系統中液體流動狀況，達到管網液體平衡和節約能源的目的。
在雙管網工程改造中，應用SP45、SPl5數字鎖定平衡閥,數字鎖定平衡閥仍可節約能源，得到較好的效果。

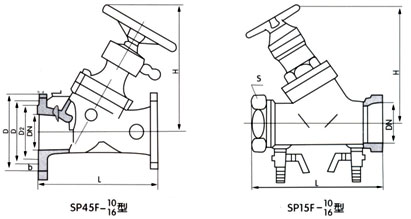

數字鎖定平衡閥 結構示意圖

數字鎖定平衡閥 主要性能及使用規范

型號	Sp15-10 16	Sp45-10 16	備注
試驗壓力	2.4MPa(24kgf/cm2)
工作壓力	≤1.6MPa(16kgf/cm2)
工作溫度	≤120℃
適用介質	水、油和其它液體
特性曲線	等百分比
安裝使用范圍	管網系統的主干、分支 干、室內供水千管、分 支立管及多臺鍋爐

數字鎖定平衡閥 主要外形及連接尺寸

（法蘭連接尺寸按JB／79—94標準）

DN	L	H
32	180	230
40	200	242
50	230	250
65	290	260
80	310	329
100	350	340
125	400	424
150	480	454
200	550	517
250	622	573
300	698	617
350	787	705

數字鎖定平衡閥 主要外形及連接尺寸

DN	ZG	L	S	H	重量kg
15	1／2”	100	27	128	1
20	3／4”	115	33	128	1.5
25	1”	125	46	130	1 8
32	5／4”	140	55	150	2
40	3／2“	160	55	187	2 5

下圖為幾種閥門的流量特性曲線，本廠生產的是其中等百分比特性閥門。從曲線圖上可知開度一個相等的變化率，則流量的變化率相等，其特點是開度大時流量大，開度小時則流量小。而工程中大都在流量大時應用，等百分比閥門洽洽適用這種要求。根據這一特點，可以自如的予置某一流量(快開閥門和線性閥門則不具備這種功能)而且當需要變化時，還能知道變化量。達到理想狀態。
